HSG系列工程液壓缸

本系列液壓缸具有結構簡單、工作可靠、裝拆方便、易于維修，可帶緩沖裝置及安裝型式多樣等特點。適用于工程機械、起重、運輸機械及礦山機械的液壓傳動。工作壓力16MPa、缸徑40~250mm。

規格/技術參數

缸徑D	桿徑 d mm 速比中			16MPa				******行程
	桿徑 d mm 速比中			推力 KN	拉力 KN
	1.33	1.46	2	推力 KN	1.33	1.46	2
40	20	22	25	20.11	15.08	14.02	12.25	500
50	25	28	32	31.42	23.56	21.56	18.55	600
63	32	35	45	49.88	37.01	34.48	24.43	800
80	40	45	55	80.42	60.32	54.98	42.41	2000
(90)	45	50	63	101.79	76.32	70.37	51.91	2000
100	50	55	70	125.66	94.25	87.95	64.08	4000
(110)	55	63	80	152.06	114.04	102.18	71.63	4000
125	63	70	90	196.35	146.47	134.77	94.56	4000
(140)	70	80	100	246.30	184.73	165.88	120.54	4000
150	75	85	105	282.74	212.06	191.95	144.20	4000
160	80	90	110	321.70	241.27	219.91	169.65	4000
(180)	90	100	125	407.15	305.36	281.49	210.80	4000
200	100	110	140	502.64	376.99	350.60	256.35	4000
(220)	110	125	160	608.21	456.16	411.86	286.51	4000
250	125	140	180	785.40	589.05	539.10	378.25	4000

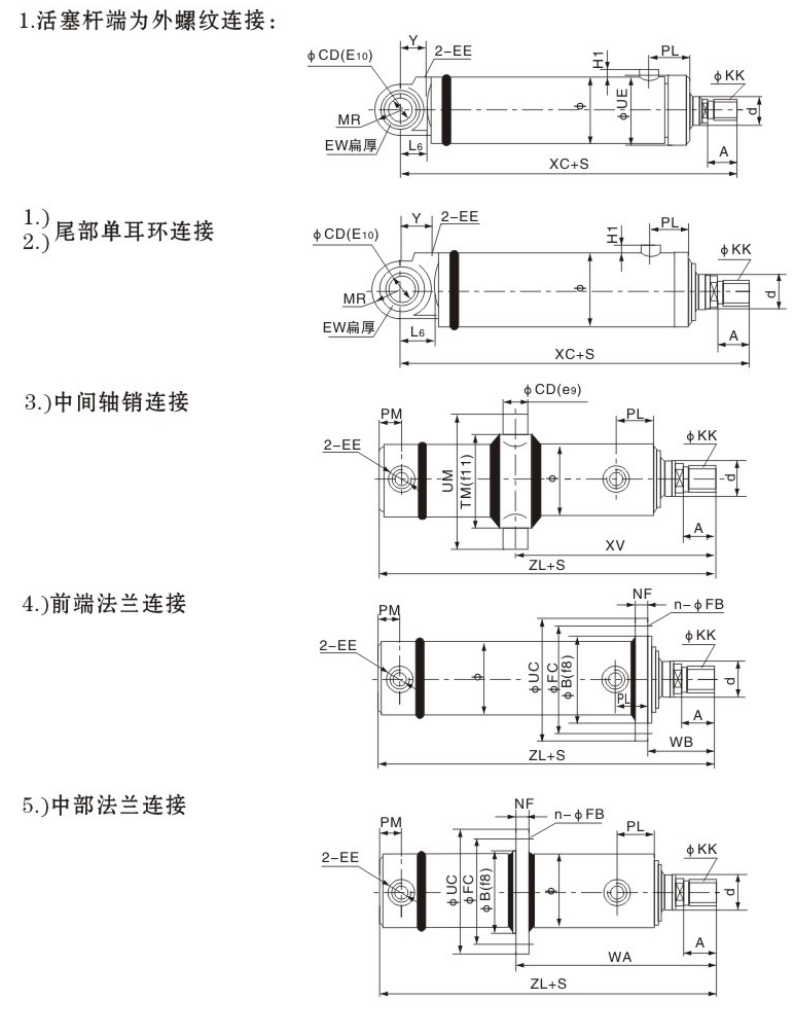

活塞桿端為外螺紋連接

活塞桿端為外螺紋連接的尺寸表

缸徑 D	中	d			φCD(E10)	EW	MR	L₆	φKK	A	Y	PL	XC	EE	H1	φUE
		速比φ
		1.33	1.46	2
40	57	20	22	*25	20或GE20ES	25	25	30	M16×1.5	30	30	65	225+S	M14×1.5	15	65
50	68	25	28	*32	30或GE30ES	35	35	40	M22×1.5	35	40	65	243+S	M18×1.5	15	75
63	83	32	35	45	30或GE30ES	35	35	40	M27×1.5	40	40	40	258+S	M18×1.5	15	90
80	102	40	45	55	40或GE40ES	45	45	50	M33×1.5	45	50	75 △65	300+S	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45	45	50	M36×2	45	50	66 ▲76	305+S ▲325+S	M22×1.5	18
100	127	50	55	70	50或GE50ES	60	60	65	M42×2	50	60	72 ▲82	340+S 360+S	M27×2	20
110	140	55	63	80	50或GE50ES	60	60	65	M48×2	55	60	77 ▲87	360+S ▲380+S	M27×2	20
125	152	63	70	90	50或GE50ES	60	60	65	M52×2	60	60	78	370+S	M27×2	20
140	168	70	80	100	60或GE60ES	70	70	75	M60×2	65	70	85 ▲95	405+S ▲425+S	M27×2	20
150	180	75	85	105	60或GE60ES	70	70	75	M64×2	70	75	92 ▲102	420+S ▲440+S	M33×2	22
160	194	80	90	110	60或GE60ES	70	70	75	M68×2	75	70	100	435+S	M33×2	22
180	219	90	100	125	70或GE70ES	80	80	85	M76×3	85	89	107	480+S	M42×2	24
200	245	100	110	140	80或GE80ES	90	95	95	M85×3	95	100	110	510+S	M42×2	24
220	273	110	125	160	90或GE90ES	100	105	105	M95×3	105	110	120	560+S	M42×2	25
250	299	125	140	180	100或GE100ES	110	120	120	M105×3	115	122	135	614+S	M42×2	25

注：1、帶▲者僅為速比Φ=2時的連接尺寸。
2、*者速比為1.7。
3、帶△者僅為Φ80缸卡鍵式尺寸。
4、中間軸銷和中部法蘭連接的行程不得小于表中S值。

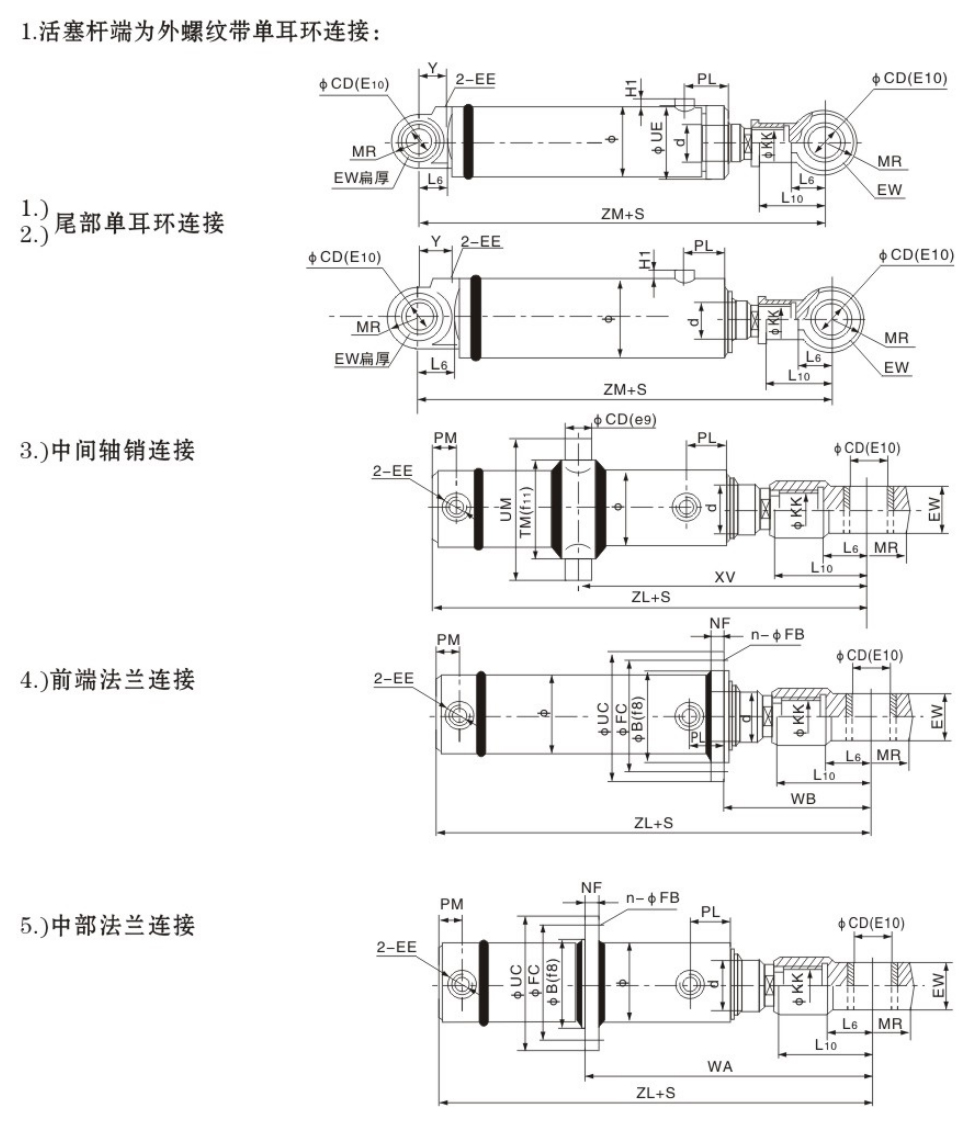

活塞桿端為外螺紋帶單耳環連接

活塞桿端為內螺紋帶單耳環連接的尺寸表

缸徑 D	φ	d			φCD(E₁₀)	EW	MR	L₁	M₂	M₃	AF	Y	PL	ZM	EE	H₁	φUE
		速比φ
		1.33	1.46	2
40	57	無	22	*25	20或GE20ES	25	25	30	整體式活塞桿			30	65	218+S	M14×1.5	15	65
50	68	無	28	*32	30或GE30ES	35	35	40	整體式活塞桿			40	65	240+S	M18×1.5	15	75
63	83	32	35	45	30或GE30ES	35	35	40	M27×1.5	M24×1.5	35	40	65	270+S	M18×1.5	15	90
80	102	40	45	55	40或GE40ES	45	45	50	M33×1.5	M30×1.5	40	50	75 △65	317+S	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45	45	50	M36×2	M33×1.5	50	50	66 ▲76	312+S ▲332+S	M22×1.5	18
100	127	50	55	70	50或GE50ES	60	60	65	M42×2	M36×2	55	60	72 ▲ 82	357+S ▲377+S	M27×2	20
110	140	55	63	80	50或GE50ES	60	60	65	M48×2	M42×2	60	60	77 ▲87	372+S ▲392+S	M27×2	20
125	152	63	70	90	50或GE50ES	60	60	65	M52×2	M48×2	65	60	78	377+S	M27×2	20
140	168	70	80	100	60或GE60ES	70	70	75	M60×2	M52×2	70	70	85 ▲95	418+S ▲438+S	M27×2	20
150	180	75	85	105	60或GE60ES	70	70	75	M64×2	M56×2	75	75	92 ▲102	428+S ▲448+S	M33×2	22
160	194	80	90	110	60或GE60ES	70	70	75	M68×2	M60×2	80	70	100	438+S	M33×2	22
180	219	90	100	125	70或GE70ES	80	80	85	M76×3	M68×2	90	89	107	483+S	M42×2	24
200	245	100	110	140	80或GE80ES	90	95	95	M85×3	M76×3	100	100	110	513+S	M42×2	24
220	273	110	125	160	90或GE90ES	100	105	105	M95×3	M85×3	110	110	120	565+S	M42×2	25
250	299	125	140	180	100或GE100ES	110	120	120	M105×3	M95×3	120	122	135	624+S	M42×2	25

注：1、帶▲者僅為速比Φ=2時的連接尺寸。
2、*者速比為1.7。
3、帶△者僅為Φ80缸卡鍵式尺寸。
4、中間軸銷和中部法蘭連接的行程不得小于表中S值。
5、M2用于速比Φ=1.46和2，M3用于Φ=1.33。
