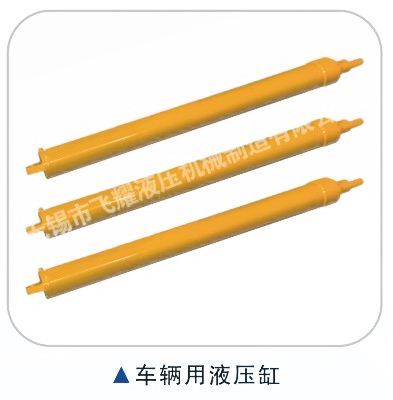

本系列液壓缸為雙作用單活塞桿、尾部單耳環安裝型液壓缸。主要用于工程機械、運輸機械、礦山機械及其它車輛等的液壓傳動。工作壓力為8~16MPa，缸徑40~320mm。
規格/技術參數
|

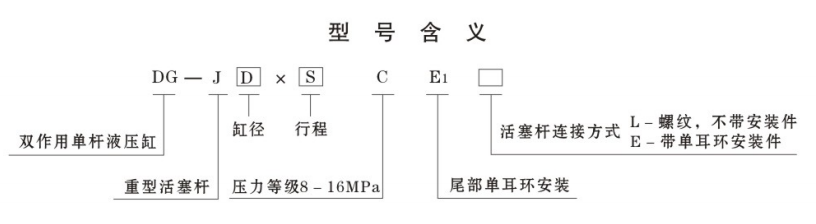

型號
|
缸徑 D mm
|
桿徑 d mm
|
活塞面積cm2
|
推力KN
|
拉力KN
|
******行程 mm
|
|
無桿端
|
有桿端
|
14MPa
|
16MPa
|
14MPa
|
16MPa
|
|
DG-J 40×SCE1 L/E
|
40
|
22
|
12.57
|
8.77
|
17.60
|
20.11
|
12.28
|
14.03
|
1500
|
|
DG-J 50×SCE1 L/E
|
50
|
28
|
19.63
|
13.48
|
27.48
|
31.41
|
18.87
|
21.57
|
1500
|
|
DG-J 63×SCE1 L/E
|
63
|
35
|
31.17
|
21.55
|
43.64
|
49.87
|
30.17
|
34.48
|
2500
|
|
DG-J 80×SCE1 L/E
|
80
|
45
|
50.27
|
34.36
|
70.38
|
80.43
|
48.10
|
54.98
|
2500
|
|
DG-J 100×SCE1 L/E
|
100
|
55 5
|
78.54
|
54.78
|
109.96
|
125.66
|
76.69
|
87.65
|
6000
|
|
DG-J 110×SCE1 L/E
|
110
|
63
|
95.03
|
63.86
|
133.04
|
152.05
|
89.40
|
102.18
|
6000
|
|
DG-J 125×SCE1 L/E
|
125
|
70
|
122.72
|
84.23
|
171.82
|
196.35
|
117.92
|
134.77
|
8000
|
|
DG-J 140×SCE1 L/E
|
140
|
80
|
153.94
|
103.67
|
215.52
|
246.30
|
145.14
|
165.87
|
8000
|
|
DG-J 150×SCE1 L/E
|
150
|
85
|
176.71
|
119.97
|
247.39
|
282.74
|
167.96
|
191.95
|
8000
|
|
DG-J 160×SCE1 L/E
|
160
|
90
|
201.06
|
137.44
|
281.48
|
321.70
|
192.42
|
219.90
|
8000
|
|
DG-J 180×SCE1 L/E
|
180
|
100
|
254.47
|
175.93
|
356.26
|
407.15
|
246.30
|
281.49
|
8000
|
|
DG-J 200×SCE1 L/E
|
200
|
110
|
314.16
|
219.13
|
439.82
|
502.66
|
306.78
|
350.61
|
8000
|
|
DG-J 220×SCE1 L/E
|
220
|
125
|
380.13
|
257.41
|
532.18
|
608.21
|
360.37
|
411.86
|
8000
|
|
DG-J 250×SCE1 L/E
|
250
|
140
|
490.87
|
336.94
|
687.22
|
785.39
|
471.72
|
539.10
|
8000
|
|
DG-J 320×SCE1 L/E
|
320
|
180
|
804.25
|
549.78
|
1125.95
|
1286.80
|
769.69 2
|
879.65
|
8000
|
安裝外形尺寸
|
型號
|
缸徑D
|
桿徑d
|
D1
|
EE
|
φKK
|
A
|
φCD
(H10)
|
φ×8(厚)
|
R×δ(厚)
|
XC
|
XA
|
F
|
H
|
Q
|
LT
|
T
|
|
DG-J 40×SCE1 L/E
|
40
|
22
|
60
|
Z3/8"
|
M20×1.5
|
29
|
16
|
46×37.5
|
20×22
|
200
|
226
|
43
|
45
|
59
|
27
|
88
|
|
DG-J 50×SCE1 L/E
|
50
|
28
|
70
|
Z3/8"
M18×1.5
|
M24×1.5
|
34
|
20
|
56×45
|
25×28
|
243
|
276
|
52
|
50
|
66
|
32
|
104
|
|
DG-J 63×SCE1 L/E
|
63
|
35
|
83
|
Z1/2"
M22×1.5
|
M30×1.5
|
36
|
32
|
71×60
|
35×40
|
274
|
317
|
67
|
58
|
79
|
40
|
114
|
|
DG-J 80×SCE1 L/E
|
80
|
45
|
102
|
Z1/2"
M22×1.5
|
M39×1.5
|
42
|
40
|
90×75
|
43×50
|
306
|
359
|
70
|
71
|
94
|
50
|
121
|
|
DG-J 100×SCE1 L/E
|
100
|
55
|
127
|
Z3/4"
M27×2
|
M48×1.5
|
62
|
50
|
112×95
|
53×63
|
369
|
427
|
81
|
84.5
|
111
|
60
|
154
|
|
DG-J 110×SCE1 L/E
|
110
|
63
|
140
|
Z3/4"
M27×2
|
M56×2
|
70
|
55
|
116×105
|
55×75
|
404
|
472
|
85
|
90
|
118
|
65
|
185
|
|
DG-J 125×SCE1 L/E
|
125
|
70
|
152
|
Z3/4"
M27×2
|
M64×2
|
70
|
63
|
134×118
|
62×80
|
421
|
496
|
90
|
100
|
136
|
75
|
166
|
|
DG-J 140×SCE1 L/E
|
140
|
80
|
168
|
Z1"
M33×2
|
M72×3
|
75
|
65
|
134×125
|
65×80
|
460
|
540
|
95
|
104
|
144
|
80
|
195
|
|
DG-J 150×SCE1 L/E
|
150
|
85
|
180
|
Z1"
M33×2
|
M80×3
|
80
|
70
|
170×135
|
75×80
|
481
|
566
|
101
|
115
|
169
|
81
|
185
|
|
DG-J 160×SCE1 L/E
|
160
|
90
|
194
|
Z1"
M33×2
|
M80×3
|
85
|
80
|
160×145
|
80×85
|
528
|
613
|
115
|
117
|
168
|
90
|
200
|
|
DG-J 180×SCE1 L/E
|
180
|
100
|
219
|
M42×2
|
M90×3
|
95
|
90
|
176×160
|
90×95
|
606
|
716
|
126
|
130
|
185
|
105
|
253
|
|
DG-J 200×SCE1 L/E
|
200
|
110
|
245
|
M42×2
|
M100×3
|
105
|
100
|
184×170
|
100×105
|
680
|
800
|
157
|
143
|
200
|
110
|
302
|
|
DG-J 220×SCE1 L/E
|
220
|
125
|
273
|
M42×2
|
M110×3
|
112
|
100
|
200×170
|
100×120
|
693
|
811
|
157
|
157
|
200
|
120
|
314
|
|
DG-J 250×SCE1 L/E
|
250
|
140
|
299
|
M42×2
|
M125×4
|
125
|
110
|
200×170
|
110×136
|
716
|
831
|
157
|
170
|
210
|
130
|
322
|
|
DG-J 320×SCE1 L/E
|
320
|
180
|
402
|
M48×2
|
M160×4
|
166
|
140
|
280×170
|
140×176
|
847
|
1017
|
200
|
225
|
264
|
160
|
406
|
|
