產品展示

Y-HG1系列冶金設備液壓缸

本系列液壓缸外形及安裝尺寸除軸向底座安裝型式均符合ISO6020國際標準。

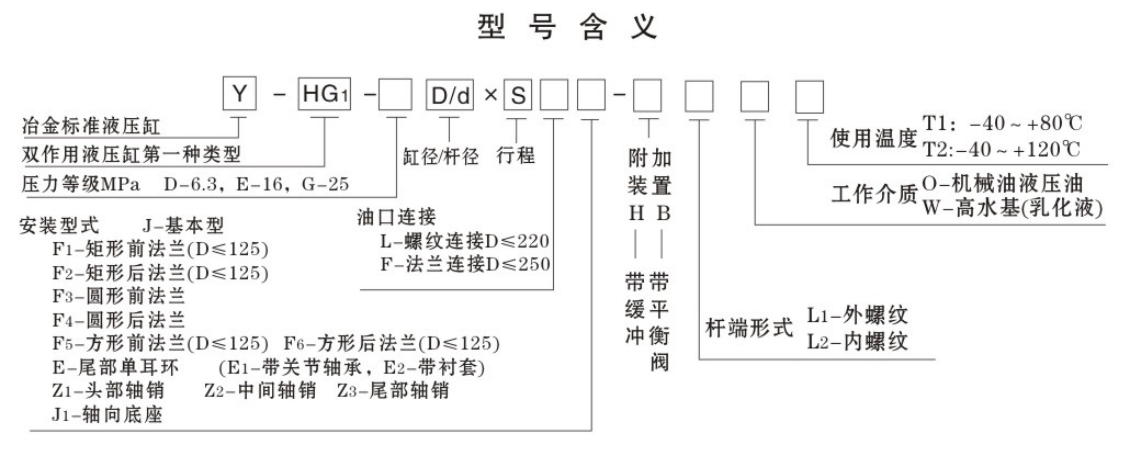

規格/技術參數

缸徑 D mm	速比中	桿徑 d mm	16MPa		油口通徑 mm	油口螺紋
缸徑 D mm	速比中	桿徑 d mm	推力KN	拉力KN	油口通徑 mm	油口螺紋
40	1.46	22	20.11	14.05	10	M18×1.5
40	2	28	20.11	10.25	10	M18×1.5
50	1.46	28	31.42	21.56	10	M18×1.5
50	2	35	31.42	15.13	10	M18×1.5
63	1.4	35	49.88	33.59	15	M27×2
63	2	45	49.88	24.43	15	M27×2
80	1.46	45	80.42	54.98	15	M27×2
80	2	55	80.42	41.02	15	M27×2
90	1.46	50	101.79	70.37	15	M27×2
90	2	63	101.79	51.91	15	M27×2
100	1.46	55	125.66	86.26	20	M33×2
100	2	70	125.66	64.08	20	M33×2
110	1.46	63	152.05	102.18	20	M33×2
110	2	80	152.05	71.63	20	M33×2
125	1.46	70	196.35	134.77	20	M33×2
125	2	90	196.35	94.56	20	M33×2
140	1.46	80	246.30	165.88	25	M42×2
140	2	100	246.30	120.64	25	M42×2

缸徑 D mm	速比中	桿徑 d mm	16MPa		油口通徑 mm	油口螺紋
缸徑 D mm	速比中	桿徑 d mm	推力KN	拉力KN	油口通徑 mm	油口螺紋
150	1.46	85	282.74	191.95	25	M42×2
150	2	105	282.74	144.20	25	M42×2
160	1.46	90	321.70	219.91	25	M42×2
160	2	110	321.70	169.65	25	M42×2
180	1.46	100	407.15	281.49	32	M48×2
180	2	125	407.15	210.80	32	M48×2
200	1.46	110	502.65	350.60	32	M48×2
200	2	140	502.65	256.35	32	M48×2
220	1.46	125	608.21	411.86	32	M48×2
220	2	160	608.21	286.51	32	M48×2
250	1.46	140	785.40	539.10	40
250	2	180	785.40	378.25	40
280	1.46	160	985.20	663.50	40
280	2	200	985.20	482.55	40
320	1.46	180	1286.80	879.65	40
320	2	220	1286.80	678.58	40

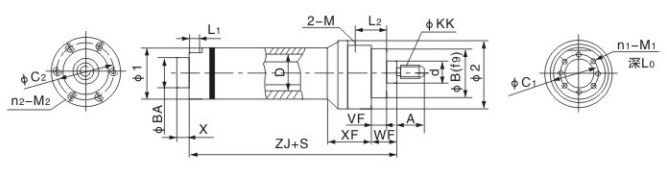

基本型安裝連接外形尺寸Y-HG₁-*D/d×**J-*L₁*

缸徑 D	速比 φ	桿徑 d	φKK	A	M	φB	φBA	φC1	φC?	φ1	φ2	VF	WF	XF	ZJ	X	L1	L2	Lo	n1-M1	n2-M2
40	1.46	22	M16×1.5	22	M18×1.5	48	20	42	66	54	80	19	32	69	190	8	26	44	12	8-M6	6-M8
	2	28	M20×1.5	28
50	1.46	28	M20×1.5	28	M18×1.5	55	30	50	75	63.5	90	24	38	86	205	8	18	61	12	8-M6	6-M8
	2	35	M27×2	36
63	1.46	35	M27×2	36	M27×2	70	38	60	90	76	108	29	45	79	224	10	25	52	12	8-M8	6-M10
	2	45	M33×2	45
80	1.46	45	M33×2	45	M27×2	86	55	75	112	95	134	36	54	78	250	10	36	58	13	8-M10	6-M12
	2	55	M42×2	56
90	1.46	50	M42×2	56	M27×2	100	55	80	132	108	158	36	55	89	270	10	43	63	17	8-M12	6-M16
	2	63	M48×2	63
100	1.46	55	M42×2	56	M33×2	118	68	95	150	121	175	37	57	95	300	10	47	69	18	8-M12	8-M16
	2	70	M48×2	63
110	1.46	63	M48×2	63	M33×2	132	60	95	165	133	195	37	57	101	310	10	50	73	22	8-M16	8-M16
	2	80	M48×2	63
125	1.46	70	M48×2	63	M33×2	150	80	115	184	152	212	37	60	113	325	10	50	85	22	8-M16	8-M16
	2	90	M64×2	85
140	1.46	80	M48×2	63	M42×2	165	95	132	200	168	230	37	62	109	335	10	53	74	22	8-M16	8-M16
	2	100	M80×3	95
150	1.46	80	M64×2	85	M42×2	175	105	140	215	180	245	41	64	117	350	10	54	85	22	8-M16	8-M16
	2	105	M80×3	95
160	1.46	90	M64×3	85	M42×2	190	110	150	230	194	265	41	66	133	370	10	59	91	26	8-M20	8-M20
	2	110	M80×3	95
180	1.46	100	M80×3	95	M48×2	200	110	160	250	219	280	41	70	147	410	15	65	98	27	8-M20	8-M20
	2	125	M80×3	95
200	1.46	110	M80×3	95	M48×2	215	120	170	280	245	310	45	75	169	450	15	65	115	27	8-M20	8-M20
	2	140	M100×3	112
220	1.46	125	M100×3	112	M48×2	240	140	200	310	273	340	45	80	178	490	20	75	123	36	8-M24	12-M20
	2	160	M100×3	112
250	1.46	140	M100×3	112	φ40	280	160	220	340	299	380	64	96	208	550	25	80	145	36	8-M24	12-M24
	2	180	M125×4	125
280	1.46	160	M125×4	125	φ40	300	180	240	370	325	410	64	100	236	600	30	80	162	36	8-M24	12-M24
	2	200	M125×4	125
320	1.46	180	M125×4	125	φ40	360	200	310	430	377	470	71	108	270	660	35	80	190	36	12-M24	16-M24
	2	220	M160×4	160

注：1.選用液壓缸時考慮管道阻力和機構中磨擦損失應將計算力增加10%。
2.D≤220油口用螺紋連接，D≥250油口用對開式法蘭連接，表中M尺寸為油口通徑。

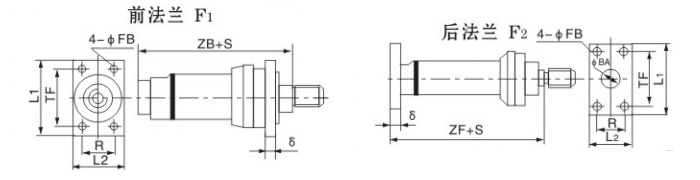

矩形前/后法蘭F 1/2 安裝連接尺寸Y-HG1-*D/dx * *F1/2 -*L1*

D		40	50	63	80	90	100	110	125
δ		16	20	25	32	32	32	32	32
φFB		9	11	13.5	17.5	22	22	22	22
TF		98	116.4	134	152.5	168	184.8	200	217.1
R	F1	40.6	48.2	55.5	63.1	120	120	140	150
R	F2	40.6	48.2	55.5	63.1	70	76.5	83	90.2
L1	F1	120	140	165	190	210	230	245	260
L1	F2	120	140	164	200	210	230	245	260
L2	F1	86	95	115	140	170	185	205	225
L2	F2	65	75	85	100	115	120	130	155
ZB		198	213	234	260	280	310	320	335
ZF		206	225	249	282	302	332	342	357

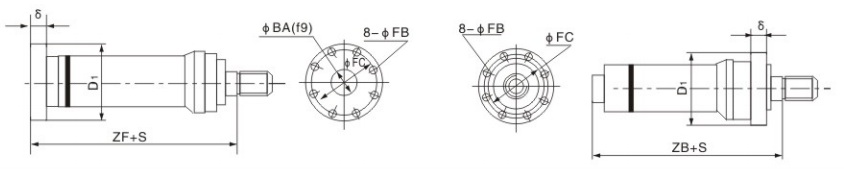

圓形前/后法蘭F 3/4 Y-HG1-*D/dx * *F3/4 -*L1*

D		40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
δ		16	20	25	32	32	32	32	32	32	36	36	36	40	40	60	60	63
φFB		9	11	13.5	17.5	22	22	22	22	22	22	22	26	26	33	33	39	39
D1	F3	126	150	175	200	240	255	275	295	310	325	345	375	405	445	485	525	595
D1	F4	126	150	175	200	228	245	260	280	300	310	325	360	390	435	475	525	585
φFC	F3	106	126	145	165	195	210	230	250	265	280	300	325	355	390	430	470	530
φFC	F4	106	126	145	165	185	200	215	235	255	265	280	310	340	380	420	470	520
ZB		198	213	234	260	280	310	320	335	345	360	380	425	465	510	575	630	695
ZF		206	225	249	282	302	332	342	357	370	386	406	450	490	535	606	660	723

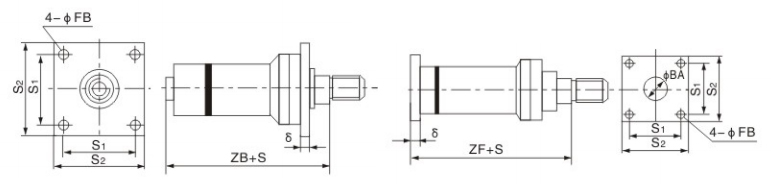

方形前/后法蘭F 5/6 安裝連接尺寸 Y-HG1- ED/dx * *F5/6 -*L1*

D		40	50	63	80	90	100	110	125
δ		16	20	25	32	32	32	32	32
φFB		9	11	13.5	17.5	22	22	22	22
S1	F5	95	115	132	155	170	190	215	224
S1	F6	65	80	95	110	120	135	145	160
S2	F5	115	140	160	190	210	230	255	265
S2	F6	90	110	130	150	165	180	190	205
ZB		198	213	234	260	280	310	320	335
ZF		206	225	249	282	302	332	342	357
φBA		20	30	38	55	55	68	60	80

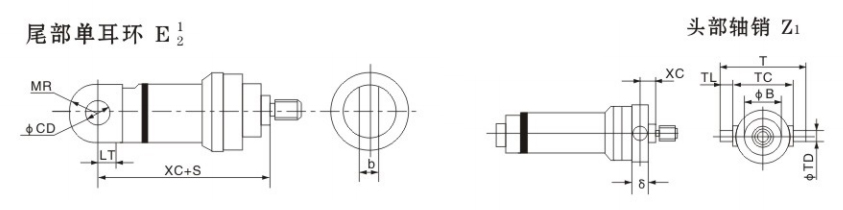

尾部單耳環安裝連接尺寸Y-HG1- *D/d×** E1/2-2*L1*

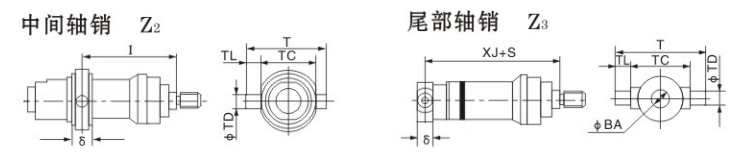

頭部Z1、中間Z2、尾部Z3軸銷安裝連接尺寸

Y-HG1-*D/d×* *Z *L1 1/2/3*

中間軸銷I尺寸與行程S關系的選用

D	I
40	135
50	160
63	165
80	180
90	195
100	220
110	230
125	245
140	250

D	I
150	265
160	285
180	315
200	350
220	370
250	430
280	470
320	525

D			40	50	63	80	90	100	110	125	140	150	160	180	200	220	250	280	320
尾部單耳環	φCD		20	25	30	40	45	50	50	60	70	70	80	90	100	110	120	140	160
	MR		27	32	38	47.5	54	60.5	66.7	76	84	90	97	109.5	122.5	136.5	149.5	162.5	188.5
	LT		25	32	40	50	58	63	67	71	78	84	90	100	112	140	160	175	200
	XC		231	257	289	332	360	395	405	425	445	475	505	550	615	670	773	84	930
	b		18	22	26	30	35	38	38	50	58	58	62	68	72	72	88	90	92
軸銷	δ		25	30	36	45	50	55	60	-	75	80	85	95	105	115	130	145	165
	T		122	145	170	199	217	240	265	295	320	345	366	405	455	510	570	640	720
	TL		16	20	25	32	36	40	45	50	55	60	63	70	80	90	100	110	125
	TC		90	105	120	135	145	160	175	195	210	225	240	265	295	330	370	420	470
	φTD		20	25	32	40	45	50	55	63	70	75	80	90	100	110	125	140	160
	Z1	XG	19.5	23	27	31.5	30	29.5	一	一	一	一	一	一	一	一	一	一	一
	Z1	φB	48	55	70	86	100	118	一	一	一	一	-	一	一	一	一	一	一
	Z2	I	見上表
	Z3	XJ	202.5	220	242	272.5	295	327.5	340	350	372.5	390	412.5	457.5	502.5	547.5	615	672.5	742.5
	Z3	φBA	20	30	38	55	55	68	60	80	95	105	110	110	120	140	160	180	200

注：頭部軸銷安裝為缸徑40-100。

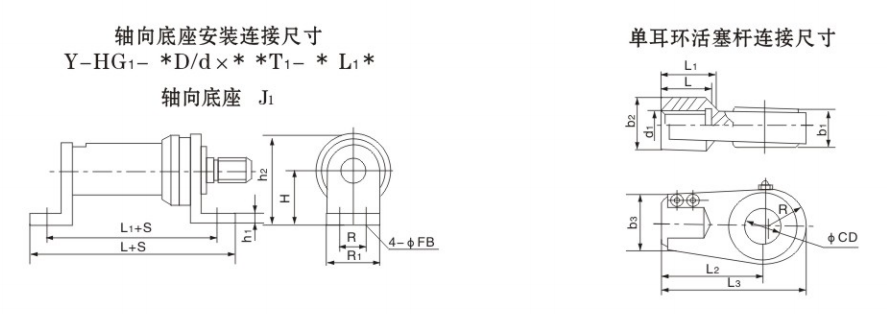

缸徑 D	軸向底座 J 1								單耳環活塞桿連接件
缸徑 D	L	L1	H	h1	h2	R	R1	φFB	桿徑 d	φCD	d1	b1	b2	b3	L	L1	L2	L3	R
40	268	228	60	18	100	45	80	13.5	22	20	M16×1.5	18	26	36	23	34	60	88	25
40	268	228	60	18	100	45	80	13.5	28	20	M20×1.5	18	30	40	29	40	665	98	30
50	287	247	70	22	115	55	90	13.5	28	25	M20×1.5	22	30	40	29	40	72	105	30
50	287	247	70	22	115	55	90	13.5	35	25	M27×2	22	37	47	37	48	80	118	35
63	329	279	85	28	140	70	110	17.5	35	30	M27×2	26	37	47	37	48	80	118	35
63	329	279	85	28	140	70	110	17.5	45	30	M33×2	26	45	63	46	60	100	150	45
80	366	316	105	35	172	90	134	17.5	45	40	M33×2	30	45	63	46	60	110	160	45
80	366	316	105	35	172	90	134	17.5	55	40	M42×2	30	56	72	57	70	120	182.5	57.5
90	405	345	116	35	195	100	158	22	50	45	M42×2	35	56	66	57	70	128	181	50
90	405	345	116	35	195	100	158	22	63	45	M48×2	35	70	75	64	80	136	201	60
100	433	373	125	35	213	125	175	22	55	50	M42×2	38	56	72	57	70	133	195.5	57.5
100	433	373	125	35	213	125	175	22	70	50	M48×2	38	70	78	64	80	143	213	65
110	443	383	135	35	233	145	195	22	63	50	M48×2	38	70	75	64	80	147	212	60
110	443	383	135	35	233	145	195	22	80	50	M48×2	38	70	94	64	80	147	229	75
125	485	415	150	35	256	155	212	26	70	60	M48×2	50	70	78	64	80	151	221	65
125	485	415	150	35	256	155	212	26	90	60	M64×3	50	90	104	87	105	176	271	85
140	503	433	155	40	270	170	230	26	80	70	M48×2	58	70	94	64	80	158	240	75
140	503	433	155	40	270	170	230	26	100	70	M80×3	58	110	122	97	117	195	300	95
150	516	446	165	40	290	185	245	26	80	70	M64×3	58	90	98	87	105	190	277	80
150	516	446	165	40	290	185	245	26	105	70	M80×3	58	110	116	97	117	200	287	80
160	564	484	175	40	305	190	260	33	90	80	M64×3	62	90	104	87	105	195	290	85
160	564	484	175	40	305	190	260	33	110	80	M80×3	62	110	130	97	117	207	327	110
180	610	530	190	45	330	200	280	33	100	90	M80×3	68	110	122	97	117	220	325	95
180	610	530	190	45	330	200	280	33	125	90	M80×3	68	110	140	97	117	220	350	120
200	645	565	205	45	360	220	310	33	110	100	M80×3	72	110	130	97	117	230	350	110
200	645	565	205	45	360	220	310	33	140	100	M100×3	72	140	160	114	140	252	392	130
220	710	620	225	50	395	250	340	39	125	110	M100×3	72	140	160	114	140	280	410	120
220	710	620	225	50	395	250	340	39	160	110	M100×3	72	140	160	114	140	280	440	130
250	774	684	255	60	445	300	380	39	140	120	M100×3	88	140	160	114	140	300	440	130
250	774	684	255	60	445	300	380	39	180	120	M125×4	88	165	185	127	170	330	510	170
280	850	750	275	65	480	320	410	45	160	140	M125×4	95	165	185	127	170	345	505	150
280	850	750	275	65	480	320	410	45	200	140	M125×4	95	165	200	127	170	345	505	150
320	952	832	310	70	545	370	470	52	180	160	M125×4	105	165	185	127	170	370	505	170
320	952	832	310	70	545	370	470	52	220	160	M160×4	105	220	220	162	210	410	590	170
